Mace R2 Shark in Styrodur

Ich bin mal wieder zum Baumarkt geschländert und hab 4 Styrodurplatten gekauft :

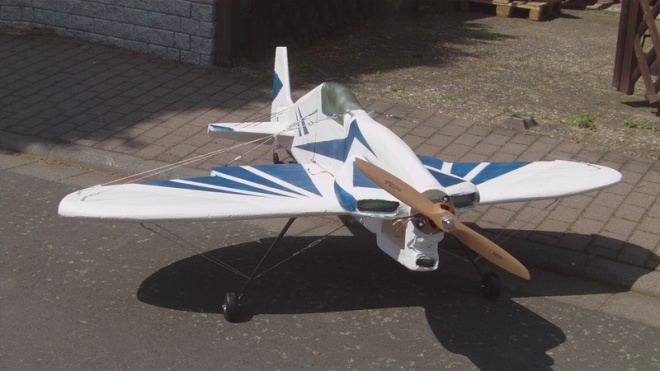

Herausgekommen ist eine Mace R2 shark , ein Reno Racer aus den 1980zigern .
Die Grundmaße stammen von einem VTH Bauplan den ich auf die Platten übertragen habe , danach
werden die Umrisse ausgechnitten und gecuttet anschließend werden die Vorderkanten rundgeschliffen .



Hier nun die Bisherigen Daten :
-Spannweite 2,4m
-Länge 3,2m
-Bisheriges Gewicht 3,2kg
-Bisherige kosten mit Servos : 65€
-Arbeitszeit Bisher 4 H



Die Flügelsteckung besteht aus einem CFK Rohr, das Fahwerk is ebenfalls aus CFK (Elster modellbau) .
Das Material für den Rumpf hat eine Stärke von 8cm bei den Flügeln sind es 6 cm , als
zusätzliche Stabilisierung werden die Flächen wie beim Original mit Stahldraht verspannt .
In einigen Tagen baue ich Motor und Regler ein , als Motor dient ein D Power BL 80/02 der die Leistung eines 80ccm
Verbreners hat zusammen mit einem 120A Regler bei 8S 6000Ma/h .
Als Servos benutze ich 15Kg Standart Analog Servos und für Strom eine Turingy 8A Twinn BEC

Die Basis-Farbe ist eine Latexfarbe , das Blau ist Acryllack . Die Latexfarbe dient als Trennschicht
da sonst die Acryllackfarbe das syrodur zersetzt !

Aber nun ist erstmal genug mit Syrodur das zuschneiden und schleifen macht eine Megasauerei^^

Heute Ist der Motor Eingebaut und die Flächenverspannung von mir aufgebaut worden .
Die Verspannung besteht aus Stahlseil und Spannschlössern , an den Abspannpunkten wurden große GFK Ruderhebel als
Haltepunkte eingeharzt . Die Flächenbelastung habe ich mit Sandsäcken getestet (auf jeder Seite 50-60Kg) ohne Probleme.



Die Verspannung lässt sich unkompliziert auf und abbauen ^^ Die Räder sehen klein aus aber haber 12cm Durchmesser .
Sponrad ist ein Eigenbau aus Federstahl . Die gesamten Baukosten für den Frame belaufen sich auf lächerliche 86€ ^^
In einigen Tagen wenn Regler und Akku da sind poste ich den Gesamtpreis .
